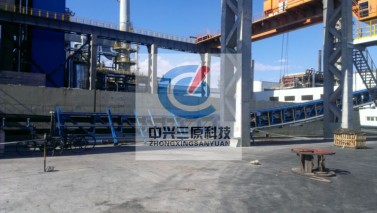

新疆克拉瑪依皮帶秤安裝現場

電子皮帶秤核心組件是稱重傳感器，保證稱重傳感器的正常運行有助于皮帶秤的計量精度。徐州中興三原的電子皮帶秤采用美國世銓稱重傳感器。稱重傳感器的類型多種多樣，其中比較常見的有三種類型：S型 懸梁壁式，光管式。今天以皮帶秤S型稱重傳感器來介紹傳感器的使用方法。

1、確定稱重傳感器的輸入輸出信號線

1.1、從傳感器線顏色判別：

一般來說傳感器有五根線，兩根輸入，兩根輸出，一根屏蔽線。而一些大噸位的傳感器有七根線，其中有兩根是補償線。對于同一廠家同一型號的傳感器來說，它們的輸入，輸出及正負極判斷法可以依據線顏色來區別，即兩根輸入線的正負極對應顏色相同，兩根輸出線的正負極對應顏色也相同。對于不同廠家不同型號的傳感器正負極判別方法就不一樣。

1.2、從阻值判別：

    一般來說，兩根輸入線的阻值大于輸出線間的阻值約10-50歐左右。怎樣鑒別？

           用萬用表的2K擋，任意測兩根線的阻值，若其值低于300歐，則它們不是一對，若起值大于300歐，為350歐或400歐左右，則它們就是一對，值大的便是輸入線，值小的就是輸出線。怎樣鑒別正負極哪？首先判斷出哪兩根是輸入線，然后把它們接到儀表上，輸出線不要接，用萬用表直流200mc檔測量其正負極即可。

2、傳感器好壞簡單判別：

1） 外觀完好：不變形，無銹痕破損，接線完好無破損， 固定螺栓完好，標志清晰規范，包裝完好，有正規的查驗報告和說明書等。

2） 輸入，輸出阻值契合說明書要求。

3） 用50DVC  500MΩ兆歐表測量其絕緣性，但不能用搖表測量阻值。

4） 把傳感器接入儀表，使傳感器不受任何負載，這時傳感器輸出值一般為零左右，若大于1V或小于-1V值，則說明這個傳感器質量不過關，就不能使用。

5） 把儀表放入校驗架，檢驗它的重復性和線形。特別查驗其回零性。
